SO284 - 810W solární sytém pro ohřev vody, patrona G 6/4 palce

Detailní popis produktu

SO284, 810W solární sytém pro ohřev vody, patrona G6/4 palce
Kompletní solární fotovoltaický systém vhodný pro ohřev, předehřívání vody, otopové vody, různých kapalin. Solární panely vyrábí elektrickou energii přeměnou přímo ze slunečního světla.

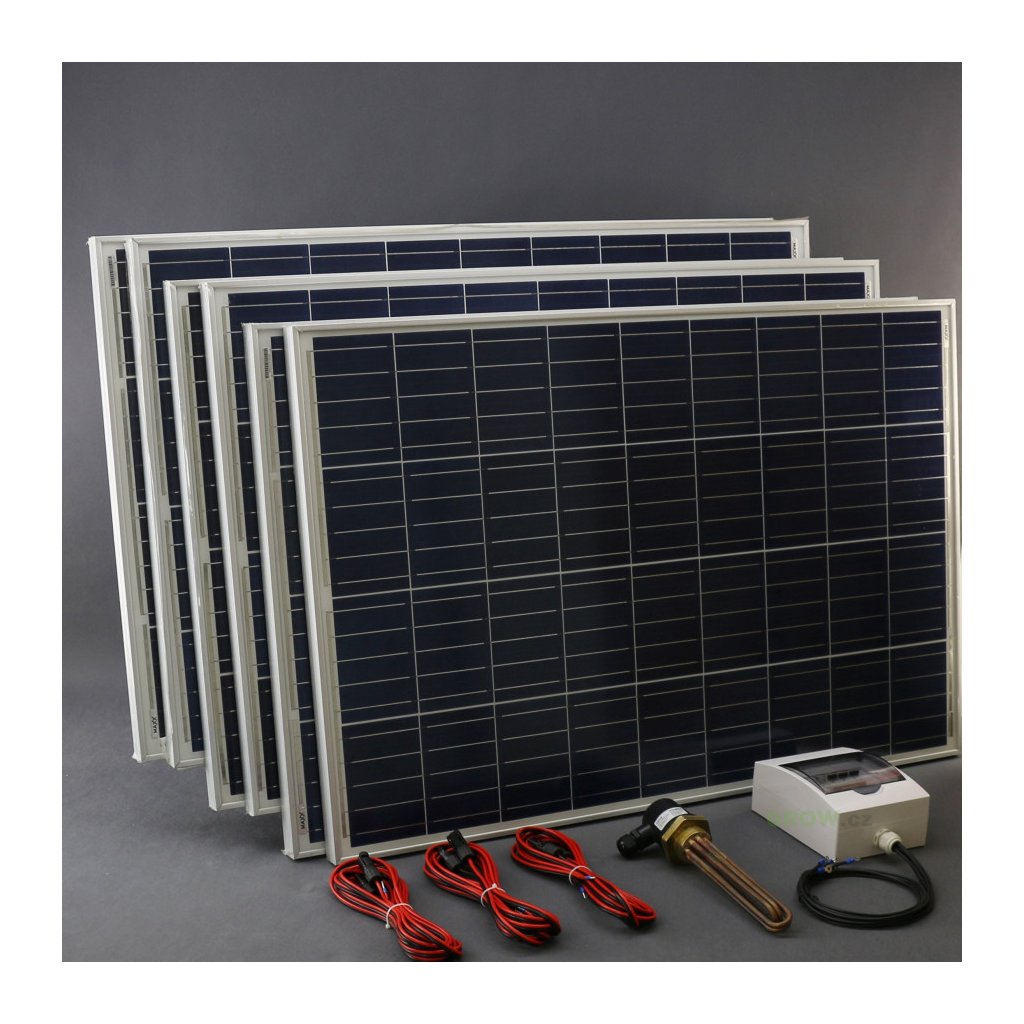

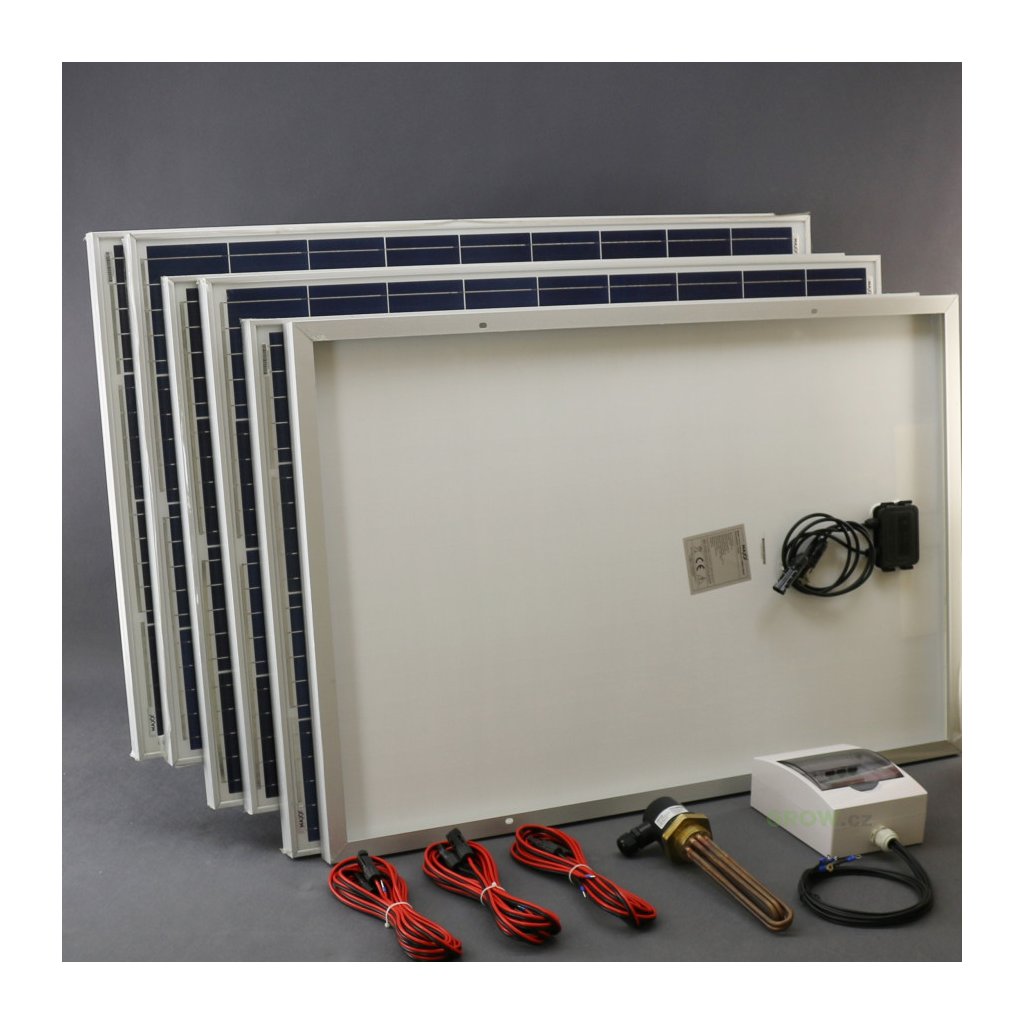

Sada obsahuje solární panely, vyrobené z krystalického křemíku s celkovým výkonem 840 W (6 x 140 W). Proud 46,68 A. Topná patrona konstruovaná do otvoru s G 1½ " (6/4 ") závitem. Celkový výkon 1 080 W, skládá se ze 4 větví, každá větev výkon 270 W. Zapojená jsou 3 větve, zbylá 1 větev je nezapojená, sadu lze tedy kdykoliv rozšířit. Délka tělesa se závitem 226 mm. Připojení šroubové M 5 pod krytkou. Materiál měď (Cu). Topný element ze slitiny odporového polovodiče. Provoz je možný pro uzavřené nebo otevřené zařízení, pro stojaté i nuceně proudící oběhové systémy. S dostatečným odvodem tepla (chlazením) lze topnou patronu provozovat i bez regulace. Rovnoměrné rozložení teploty po celém povrchu s rychlým náběhem.

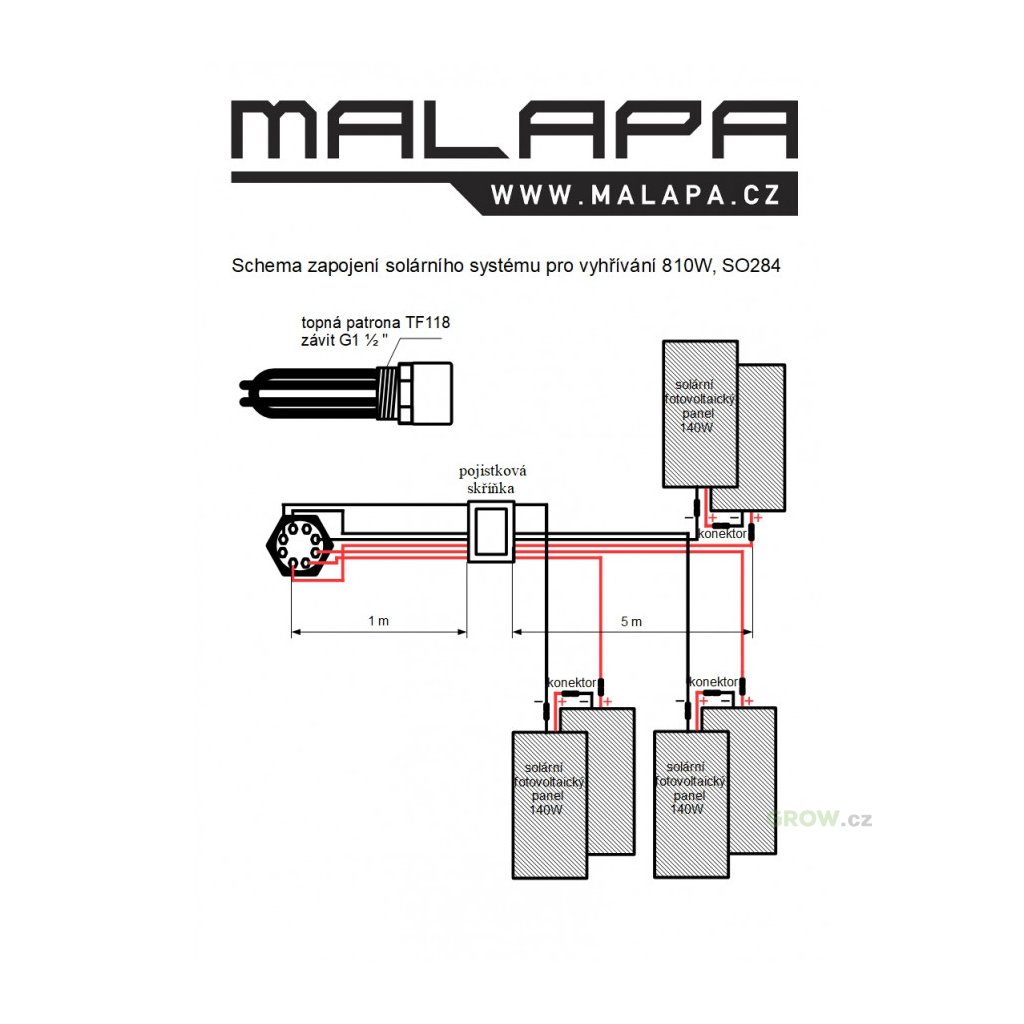

Pojistková skříňka mezi solárními panely a topnou patronou, jističe pro ochranu a odpojení solárních panelů. Kabel mezi solárními panely a pojistkovou skříňkou ukončený solárními konektory dlouhý 5 metrů. Kabel mezi pojistkovou skříňkou a topnou patronou ukončený oky dlouhý 1 metr. Celý systém pracuje s bezpečným napětím. Na spodní straně rámu solárního panelu jsou otvory pro možné přichycení. Montáž solárního panelu nejlépe na jižní stranu, ideální sklon 35 °, solární panel dosáhne svého nominálního výkonu při slunečném počasí. Ve fotogalerii produktu najdete rozměry, schéma zapojení výrobku a orientační tabulka ohřevu vody (kapaliny). Na přání lze dodat i jiné varianty, například jinou délku kabelu.

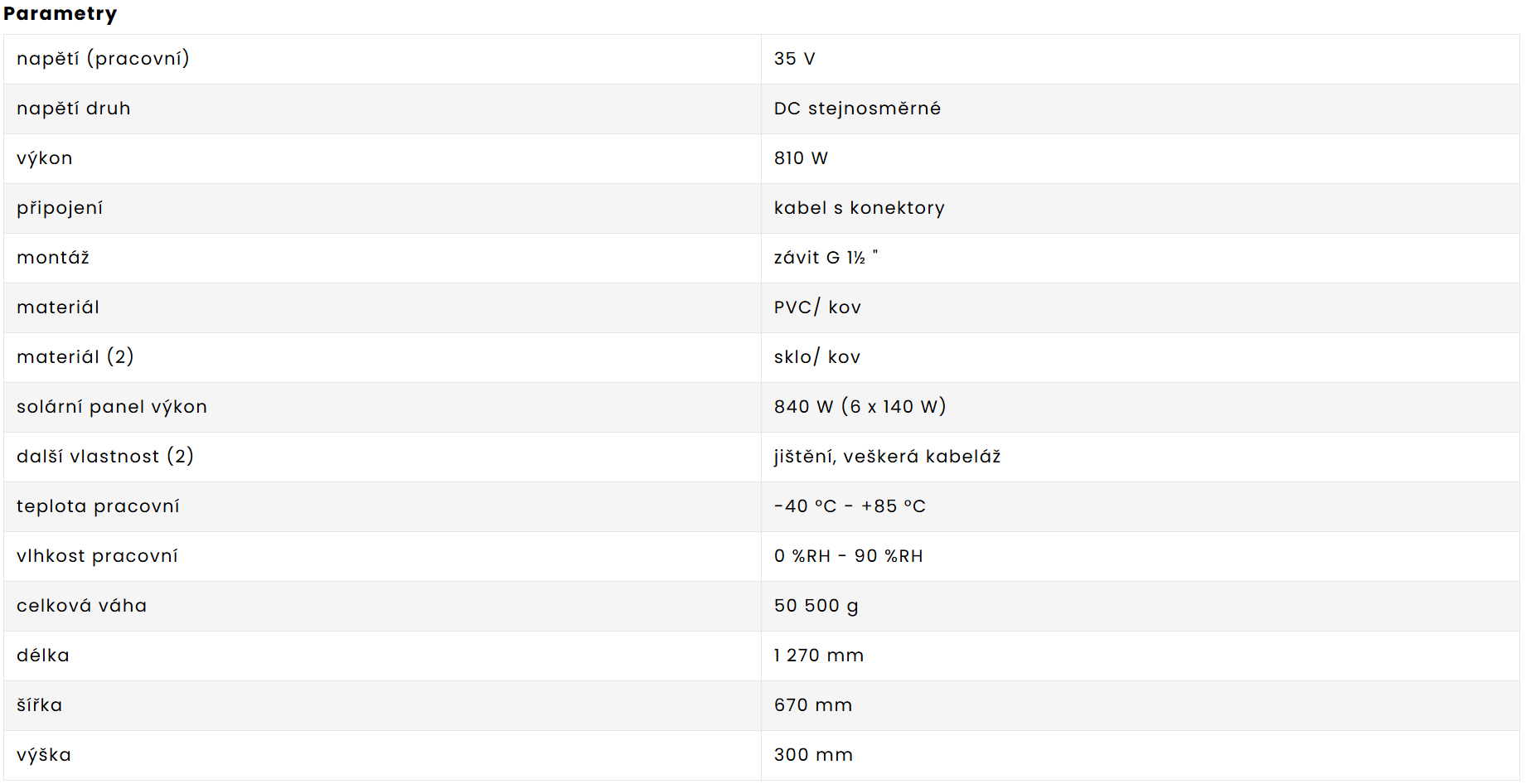

technické údaje solárního systému SO284:

solární panel:

počet panelů - 6 x
typ - solární fotovoltaický panel
solární článek - krystalický křemík
výkon - 140 W (7,78 A)
rozměry - délka 1 270 mm, šířka 670, mm výška 35 mm (rozměry panelu se můžou mírně lišit)
rám - hliník (Al)
krycí sklo - ano
připojení - solární konektory
možnost přichycení - otvory na spodní straně rámu
pracovní teplota - od -40 °C do +85 °C
krytí - IP 65

topná patrona (TF118):

napětí - 35 V AC DC (od 0 V AC DC do 40 V AC DC)
výkon - 1 080 W (4 x 270 W)
proud - 30 A (4 x 7,5 A)
tolerance +-10 %
závit - G 1½ " (G 6/4 ")
počet závitů - 11/ "
stoupání závitu - 2,309 mm
měrný tepelný výkon - 3,1 W/ cm²
ukončení - šestihranná hlavice (klíč č. 65)
připojení - šroubové M 5
vývodka (na krytce) - PG 13,5
materiál - měď (Cu)
topný element - slitina nikl (Ni)/ chrom (Cr)
pracovní teplota - od -40 °C do +200 °C
teplota krátkodobě - do +1 200 °C
provozní tlak - do 10 bar
prostředí - stojaté, nucené proudění systému

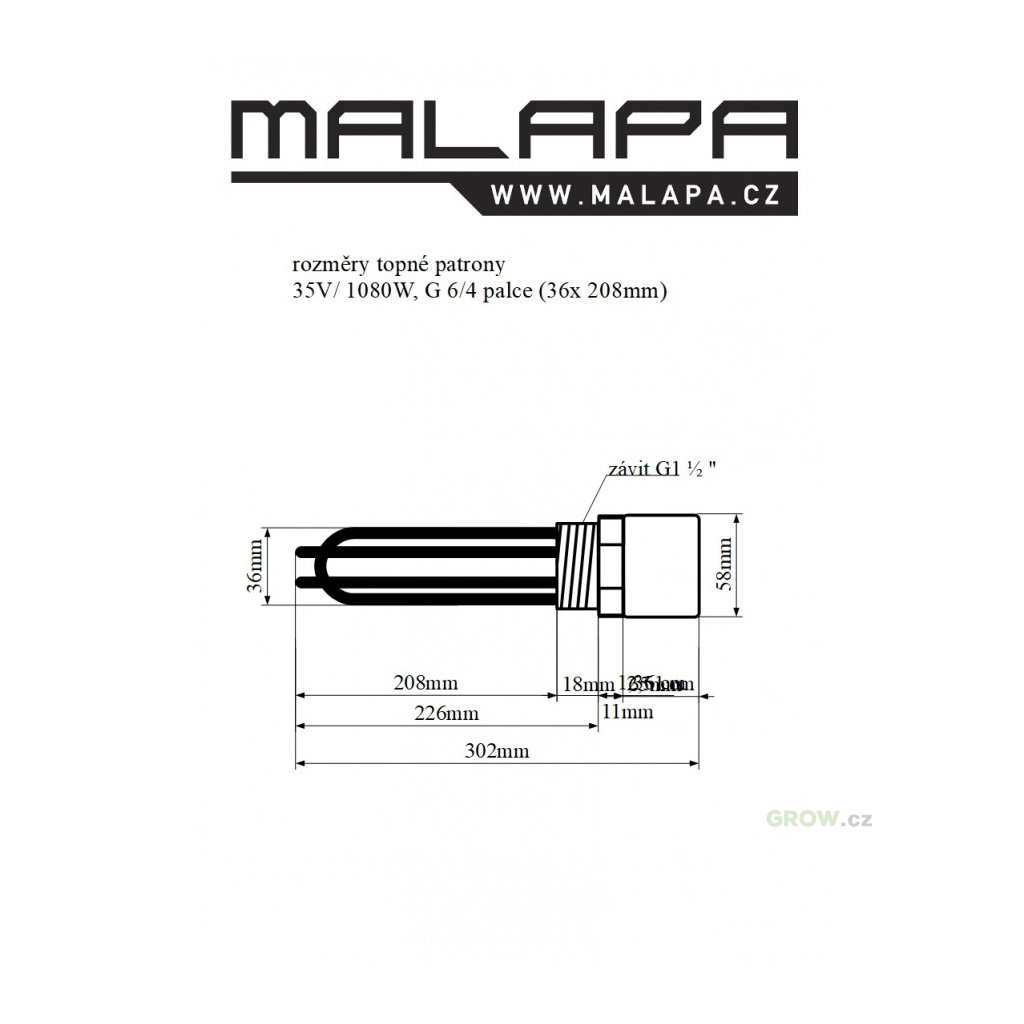

délka celková - cca. 302 mm (bez průchodky)
délka se závitem - cca. 226 mm
délka bez závitu - cca. 208 mm
topná části - cca. ⌀ 36 mm
krytka - cca. ⌀ 58 mm, délka 65 mm
krytí - IP 54 (s krytkou)
RoHS

pojistková skříňka:

počet jističů - 3 x (volná pozice pro další 1 jistič)
rozměry - cca. délka 200 mm, šířka 150 mm, výška 199 mm
montáž - na plochu
pracovní teplota - od -20 °C do +70 °C
materiál - ABS
krytí - IP 30

kabeláž:

3 x kabel mezi solárními panely a pojistkovou skříňkou ukončený solárními konektory - cca. 5 metrů
3 x kabel mezi pojistkovou skříňkou a topnou patronou ukončený oky - cca. 1 metr

hmotnost celková - 50,5 Kg
RoHS
